RB-3630 直流无刷电机 PDF Download

电动窗帘,电动门窗,ATM提款机,自动贩卖机,电动门禁,灯光控制器,电动阀

核心应用与解决方案 (Target Applications)

RB-3630-68 采用 36mm 外转子 (Outer Rotor) 设计，配合 30mm 加长机身，提供了极佳的转动惯量与扭矩输出 (最大效率扭矩 170.8 g.cm)，运行极其平稳，完美适配以下领域：

专为 电动窗帘、电动门/窗、灯光控制器 及 电动门禁 提供静音且平滑的驱动力。外转子的高惯量特性消除了低速抖动，确保窗帘与门禁的开合顺滑。

广泛应用于 ATM 机出钞模块、自动贩卖机 及 电动阀。其扁平化且高扭矩的设计，能精准控制机械机构的传动。

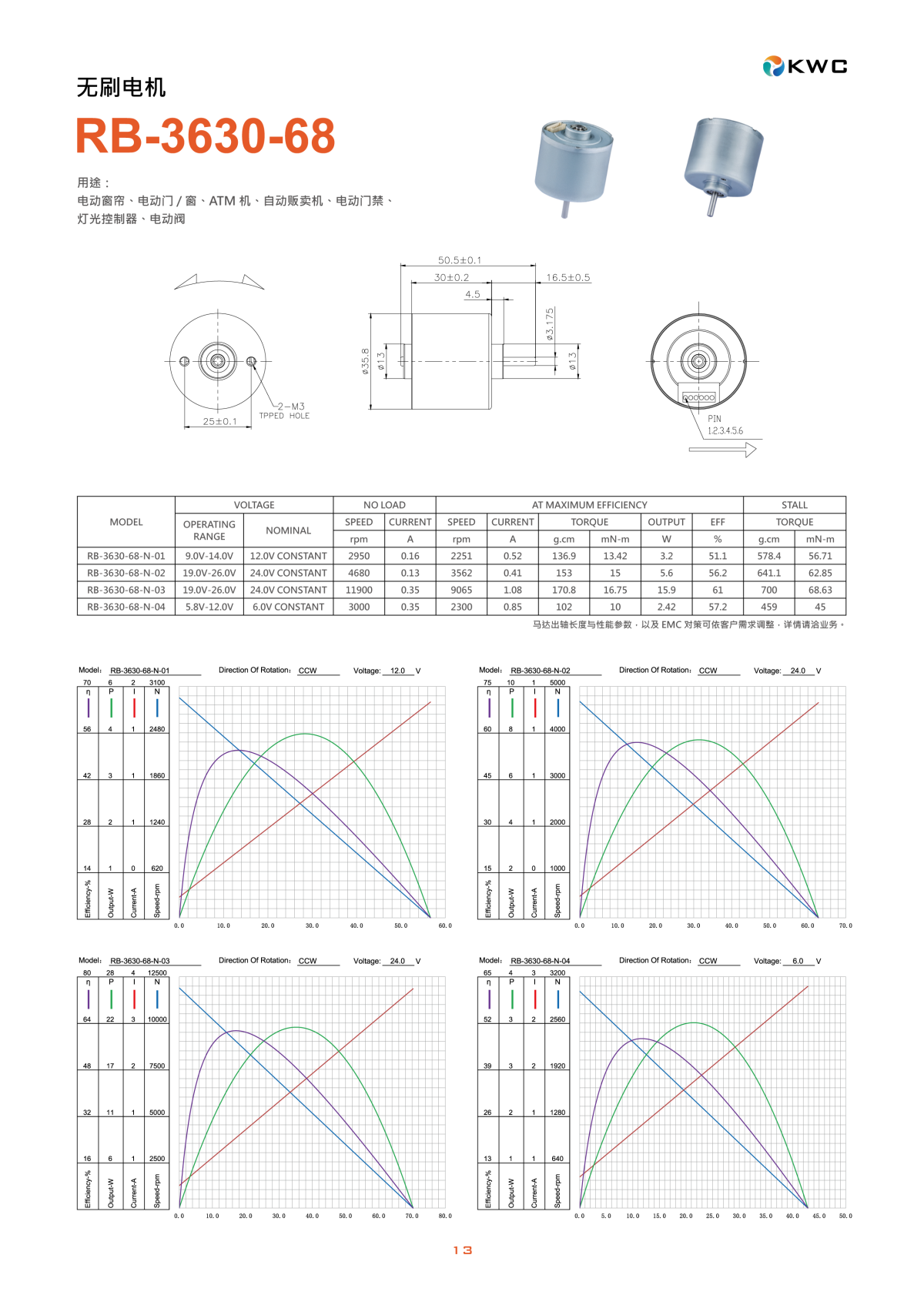

* 数据来源：KWC RB-3630-68 规格书。支持电压、转速及轴长的深度定制服务。

型号 (Model)	工作电压范围 (Operating Range)	额定电压 (Nominal)	空载转速 (No Load Speed)	最大效率转速 (Max Eff Speed)	最大效率扭矩 (Max Eff Torque)	最大效率功率 (Output)
RB-3630-68-N-01	9.0V - 14.0V	12.0V	2950 rpm	2251 rpm	136.9 g.cm	3.2 W
RB-3630-68-N-02	19.0V - 26.0V	24.0V	4680 rpm	3562 rpm	153.0 g.cm	5.6 W
RB-3630-68-N-03	19.0V - 26.0V	24.0V	11900 rpm	9065 rpm	170.8 g.cm	15.9 W
RB-3630-68-N-04	5.8V - 12.0V	6.0V	3000 rpm	2300 rpm	102.0 g.cm	2.42 W

定制说明： 马达出轴长度 (Shaft Length)、性能参数以及 EMC 对策可依客户需求调整，详情请洽业务。

东莞鑫惠展机电不是贸易商。
我们拥有独立模房与自动化组装线。

✔ 价格优势： 去除中间商差价，直接出厂价。
✔ 沟通高效： 工程团队直接对接，快速响应。

针对 RB-3630-68 系列，
支持灵活的 OEM/ODM 定制：

✔ 性能： 电压 (5.8V-26V)、转速、高扭矩调整。
✔ 结构： 输出轴长度、轴形状 (D型/螺纹)、安装孔位。
✔ 组装： 可预装齿轮、蜗杆、编码器及导线端子。

✔ 全检出厂： 100% 噪音与电流测试，符合 RoHS/REACH 标准。
✔ 快速打样： 常规样品 7-14天 交付。
✔ 稳定量产： 日产能充沛，保障大批量订单准时交付。

Q: 这款 RB-3630-68 的最小起订量 (MOQ) 是多少？
A: 我们支持灵活起订。样品单无 MOQ 限制 (1-5pcs均可)；小批量试产支持 100-500pcs；正式量产建议 1000pcs 起。
Q: 可以提供图纸或 PDF 规格书吗？
A: 可以。请点击“联系我们”，我们的工程师将发送给您详细规格书以及图纸。
Q: 包装方式是怎样的？
A: 采用工业级吸塑盘包装 (Blister Tray) + 高强度外箱，确保运输途中防震、防静电。可根据出口需求提供托盘打包。

无论您需要 免费选型建议、索取样品 还是 询价 (RFQ)，我们都在此候命。

* 您的咨询将在 24 小时内得到专业回复。支持 NDA 保密协议。
